发那科机床联网

一、设备信息确认

1、确认型号

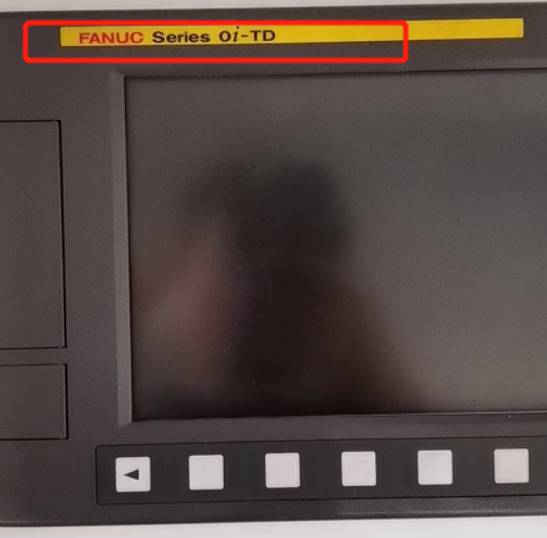

数控面板拍照确认:


此系统为:0I-TD

注:凡是系统中带i的,基本上都有网络通讯和采集功能。如果系统中带有mate字样,并且比较老可能不含网口。

2、确认通讯接口

发那科的通讯接口有两种,一种是串口,一种是网口。串口采集比较麻烦,并且已经被淘汰,这里主要讨论网口。

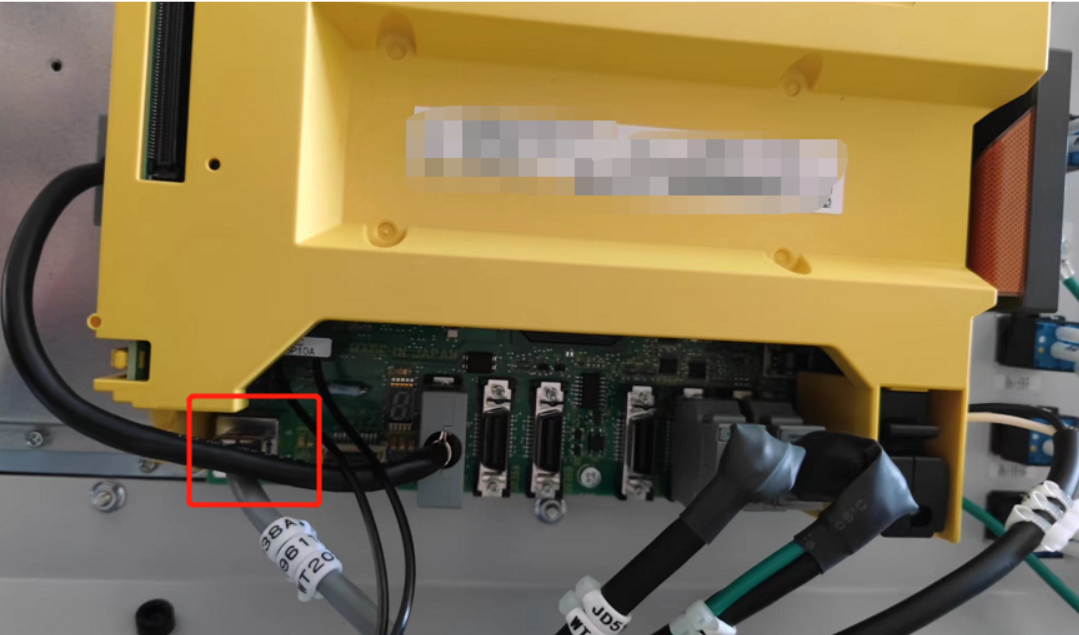

网口常见位置,CD38(丝印标号),可通过这个确认:

1、数控面板的后面



2、电器柜中跟其他控制器一起(一般是那个竖长条黄色的控制器)


3、其他位置

其他位置一般是前面两个位置用网线引出来后做的网口母头,常见在机床数控面板侧面,机床电器柜后面等等。

二、网络配置

1、配置ip

先在控制面板上按SYSTEM键,然后在SYSTEM下翻页直至找到下图:


2、配置端口

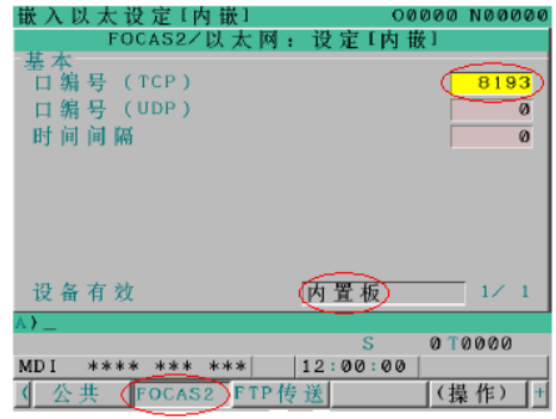

配置ip后,下翻到下一页如图:


发那科默认的端口是8193,也可以更改。

三、通讯测试

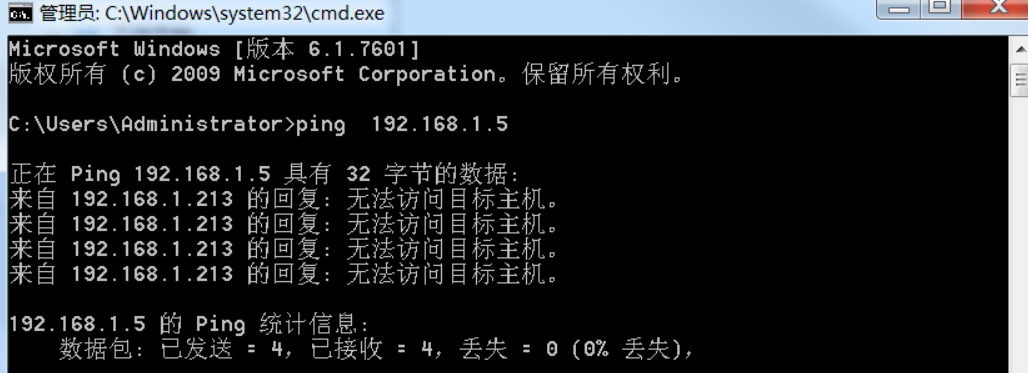

1、ping 指令

ping ip

例: ping 192.168.1.5




四、常见问题

1、网络不通

重启设备、检查网线、检查网口灯是否闪烁

2、找不到网口

这种多发生在老旧机床和低配版系统,可以考虑加装其他联网硬件采集。


发那科机床联网.pdf
