一、设备信息确认

1、确认型号

看面板颜色：

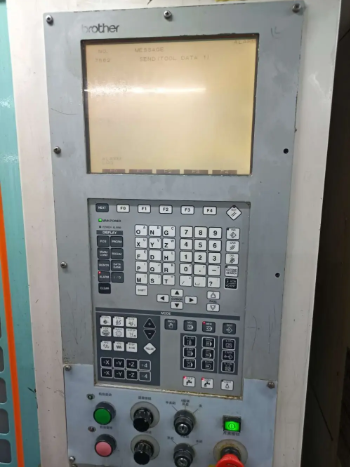

面板如果是彩色屏幕，大概率是可以做联网采集的。如果是黑白屏则需要进一步确认设备名牌。

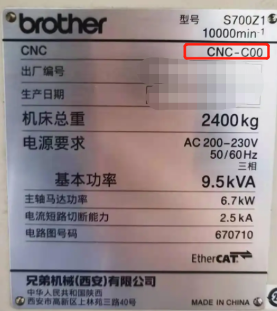

看名牌：

名牌一般在设备后面，可以看到数控系统的品牌，一般C00和B00都是可以直接联网采集的。A00的话比较老旧，比较难进行直接联网。

2、确认通讯接口

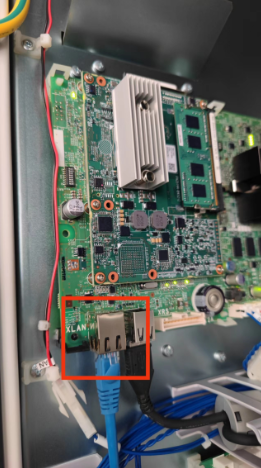

兄弟机床的通讯接口一般在电气柜后面：

1、电气柜后面

二、网络配置

1、进入通讯参数页面

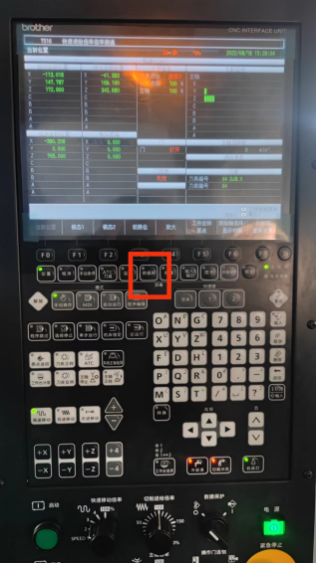

首先按下面板的数据库按钮：

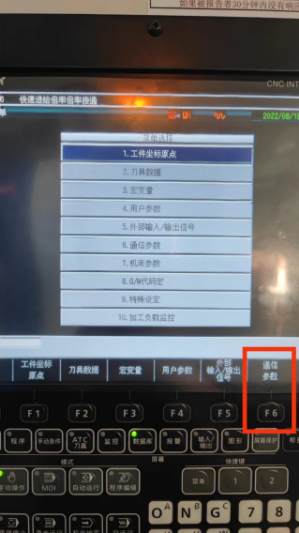

按F6，选择通信参数：

2、调整网络和远程访问参数

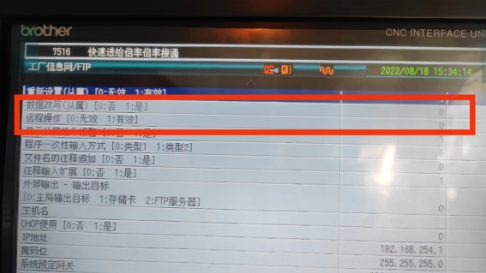

数据改写（从属）从否改为是，远程操作从无效改为有效：

更改ip地址、网关、子网掩码等：

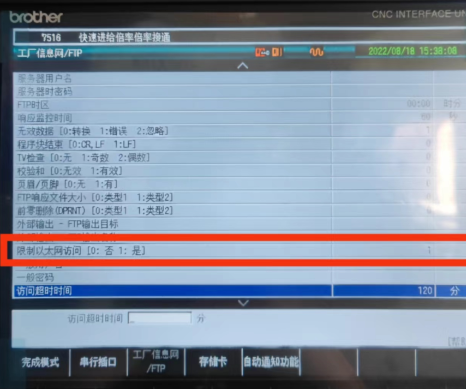

“限制以太网访问‘是’改为‘否’：

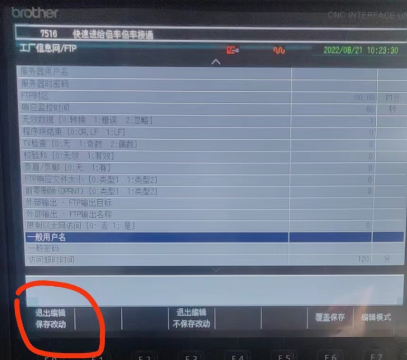

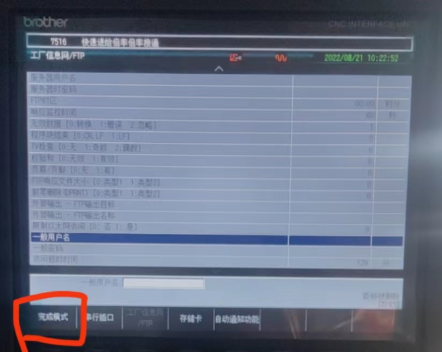

参数修改完毕后，按完成模式和退出编辑保存成功：

三、通讯测试

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常见问题

1、编辑不生效

检查下是否在运行模式下进行编辑，将机床状态转为空闲模式后再进行编辑。

2、ip输入后提示格式不正确

兄弟机床的ip输入格式地址的输入不能使用“.”(句号)、用 12 位数输入。

例如： 设置“10.172.83.1”，要输入“010172083001”。
