一、设备信息确认

1、确认型号

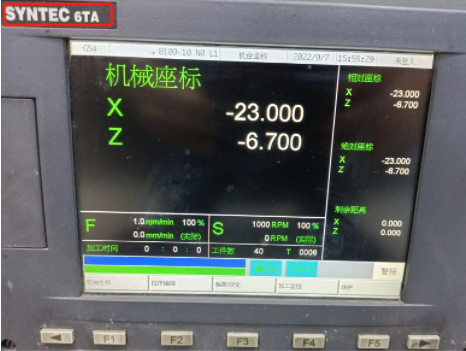

数控面板拍照确认：

此系统为：6TA

2、确认通讯接口

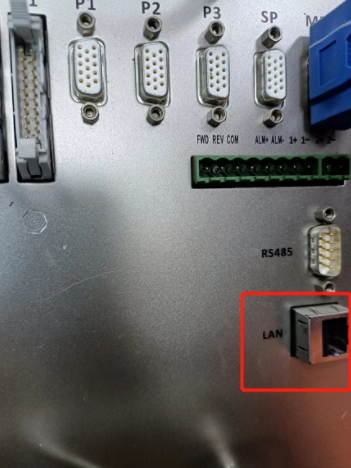

1、数控面板的后面

2、其他位置

其他位置一般是前面两个位置用网线引出来后做的网口母头，常见在机床数控面板侧面，机床电器柜后面等等。

3、确认数控系统软件版本

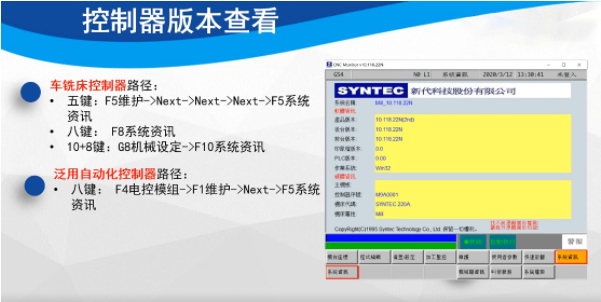

官方文档指引：

实例操作：

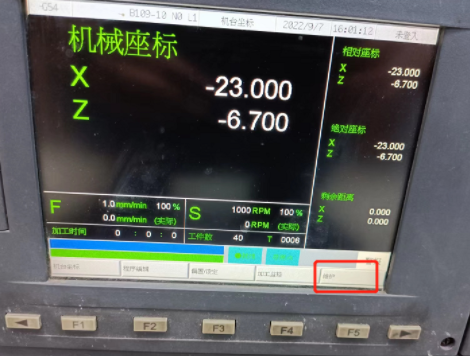

1、进入维护界面：

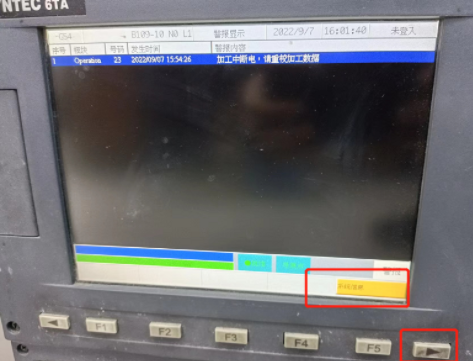

2、连续按右侧菜单键，找到系统信息界面：

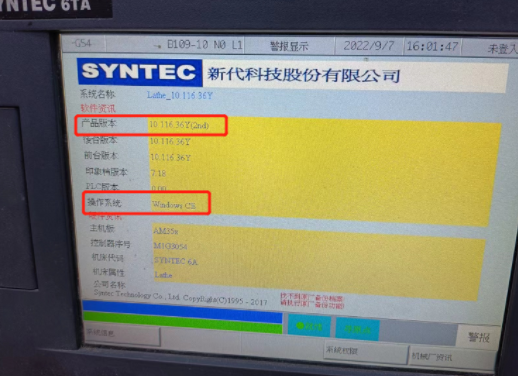

3、进入产品信息界面后确认数控系统的产品版本和操作系统：

图中的产品版本为：10.116.36Y  ，操作系统为winCE

注：操作系统未winCE,产品版本为10.116.0X以后，低于此版本数控系统需要升级，最好升级到10.116.36以后

二、网络配置

1、进入ip设置界面

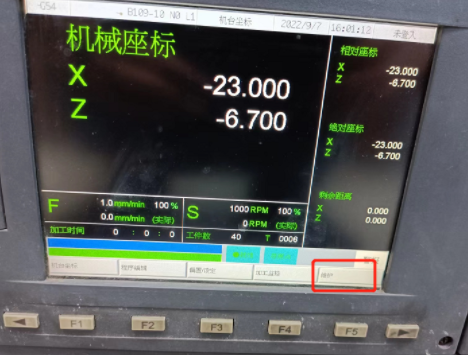

进入维护界面：

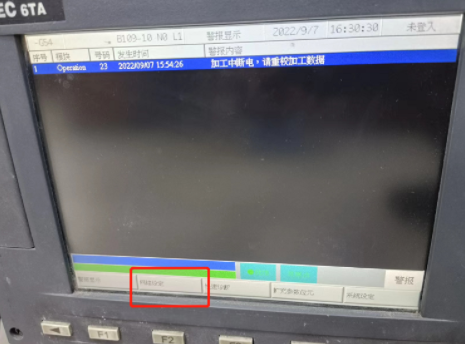

进入到网络设定界面：

2、设置ip

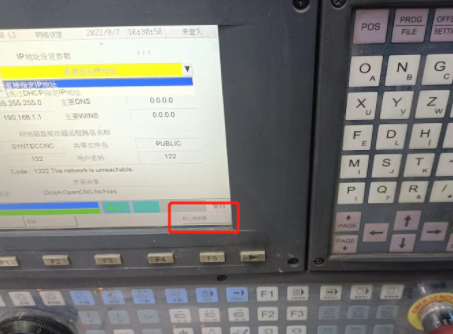

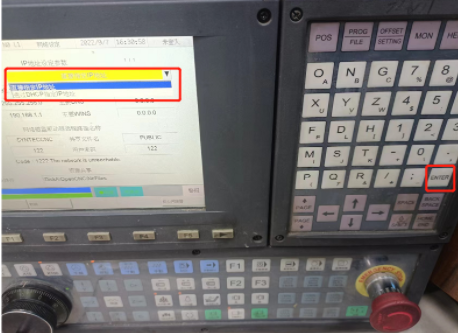

设置成直接制定ip地址：

输入设备ip、子网掩码、网关

3、设置核心伺服器

进入核心伺服器页面：

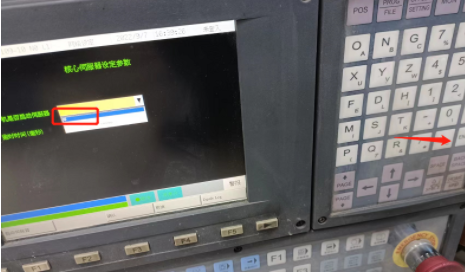

打开核心伺服器：

超时时间设置为1000-10000之间，并启动核心伺服器：

重启数控系统，所有更改的参数生效。

三、通讯测试

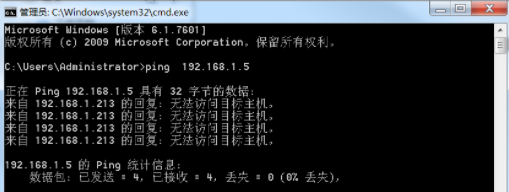

1、ping 指令

ping ip

例： ping 192.168.1.5

2、telnet 指令

telnet   ip 端口

例： telnet 192.168.1.5 5566

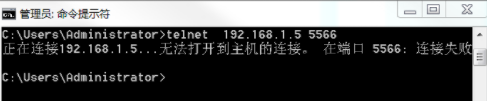

此图为端口不通的示例，如果端口通后会进入一个黑色框中。

四、常见问题

1、网络不通

重启设备、检查网线、检查网口灯是否闪烁

2、版本低

尝试升级数控系统
