第一章:用户登录

    网址：http://192.168.100.2:8051/

账号：admin密码：000000

图1

图2

第二章:采集配置

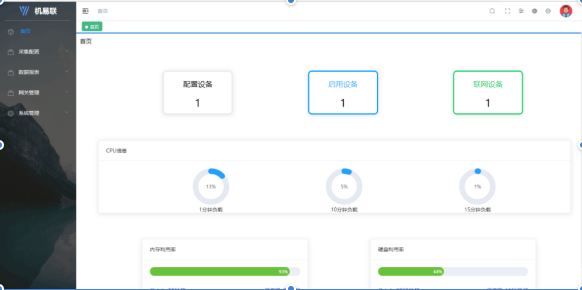

图3

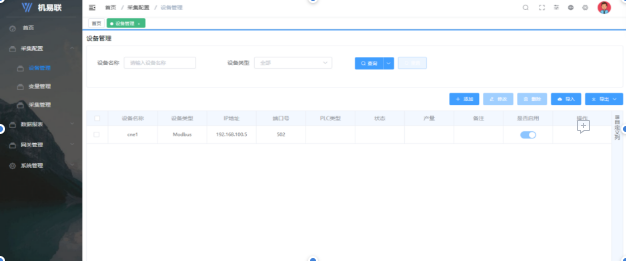

图4

2.1.1设备添加

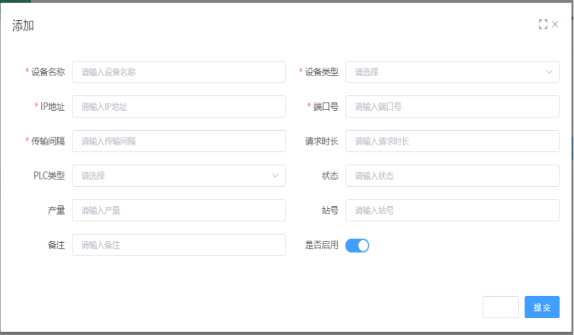

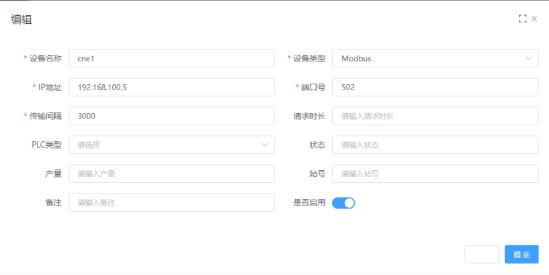

在图3、4界面中，点击采集配置-设置管理-“添加”按钮，输入设备名称、输入设备类型、IP地址、端口号、传输时间,可写可不写(请求时长、PLC类型、状态、产量站号备注)。点击“提交”。

2.1.2设备修改

图5

在图5界面中，点击采集配置-设置管理-“修改”按钮，输入设备名称、输入设备类型、IP地址、端口号、请求时长、PLC类型、状态、产量站号备注。点击“提交”。

图6

图7

2.2.1变量添加

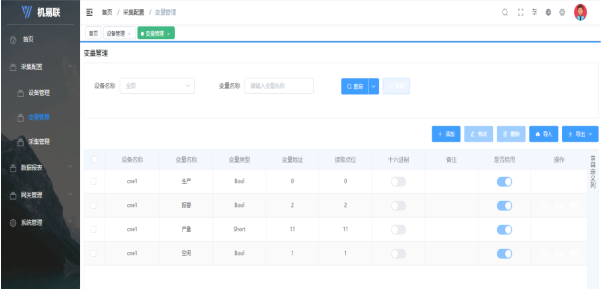

在图6、7界面中，点击采集配置-变量管理-“添加”按钮，输入设备名称、变量名称、变量类型、变量地址、可写可不写（读取点位、十六进制、线性转换、状态分析、请求方式、AB值、备注）。点击“提交”按钮。

2.2.1变量修改

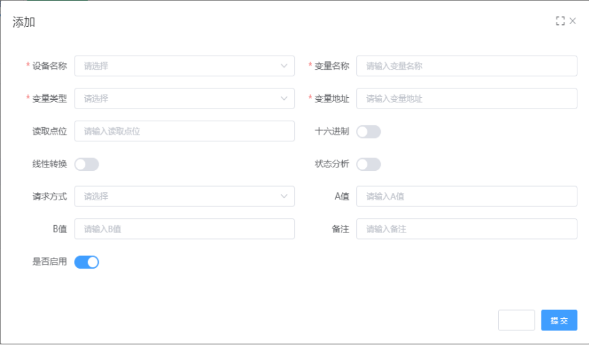

图8

在图6、7界面中，点击采集配置-变量管理-“添加”按钮，输入设备名称、变量名称、变量类型、变量地址、可写可不写（读取点位、十六进制、线性转换、状态分析、请求方式、AB值、备注）。点击“提交”按钮。

2.3采集管理

图9

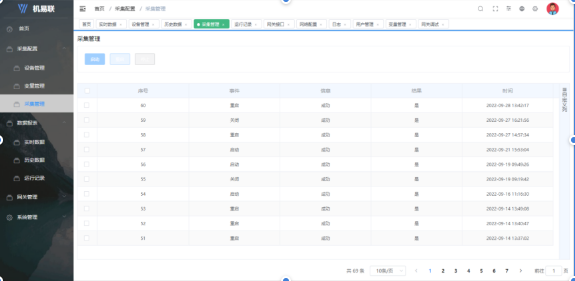

图9界面中，点击采集配置-采集管理-“启动/重启”按钮

第三章:数据报表

3.1实时数据

图10

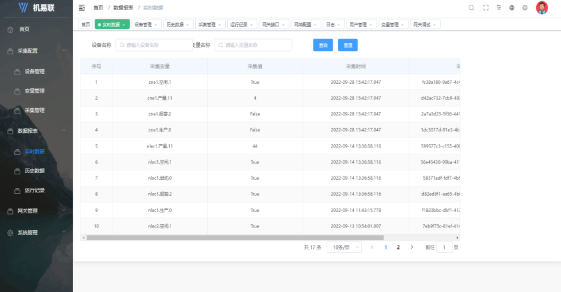

图10界面中，点击数据报表-实时数据，查看采集变量、采集值、采集时间、采集ID。右下角可点击数字（1、2、3....）分页查看信息。

3.2历史数据

图11

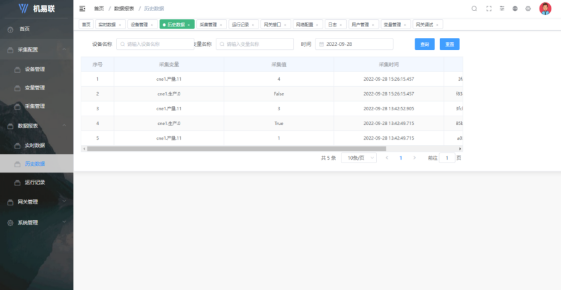

历史数据页面，如图11，可查看采集变量、采集值、采集时间，采集ID。右下角可点击数字（1、2、3....）分页查看信息。

3.3运行记录

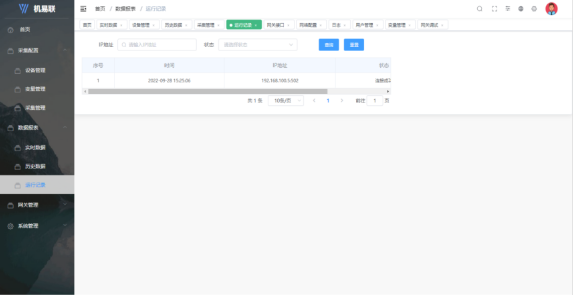

图12

历史数据页面，如图10，可查看时间、ip地址、状态。右下角可点击数字（1、2、3....）分页查看信息。

第四章:网关管理

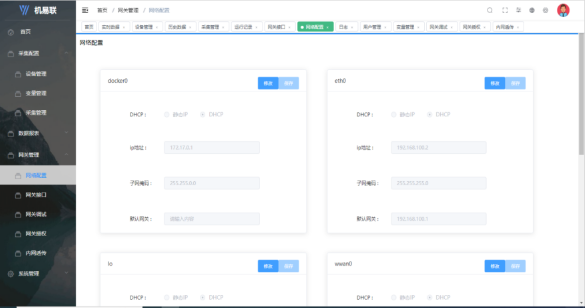

4.1网络配置

图13

未知

4.2网口接口

    4.2.1WebAPI

图14

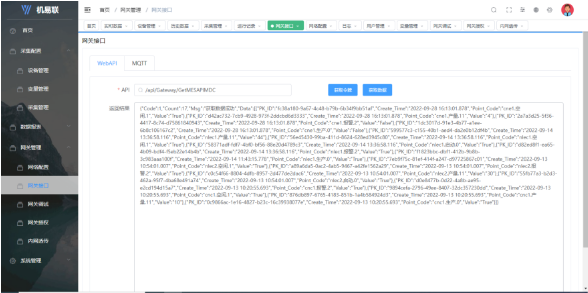

网关接口页面，如图14按“获取数据”按钮可将采集的数据以json格式呈现。“获取令牌”未知。

  4.2.2MQTT

图15

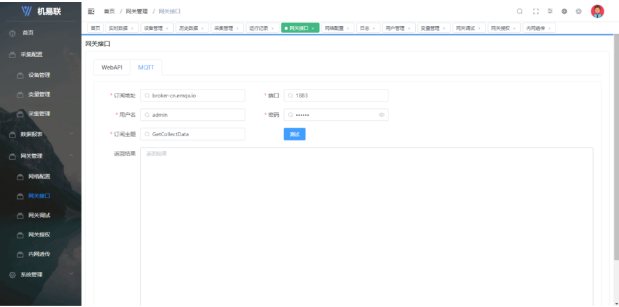

网关接口页面，如图15按“测试”按钮未知。

4.3网关调试

     4.3.1获取IP

图16

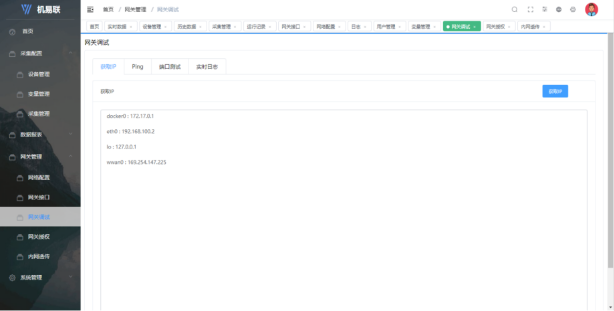

网关测试页面，如图16按“获取IP”按钮可获取’网络配置’中的网关。

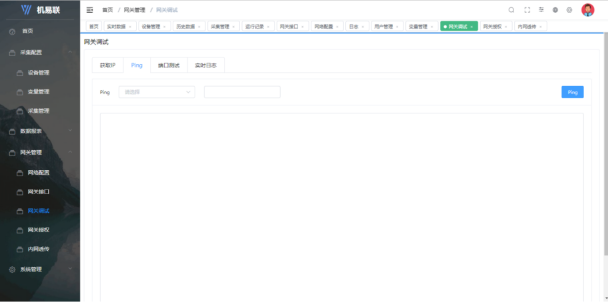

   4.3.2ping

图17

网关测试页面，如图17，’网络配置’中的ip地址与相关ip地址是否通。

   4.3.3端口测试

图18

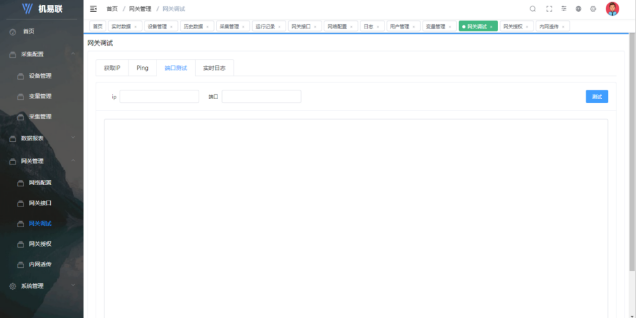

网关测试页面，如图18，ip地址与端口号是否相通测试。

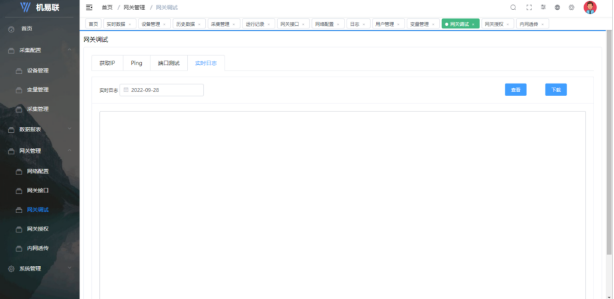

    4.3.4实时日志

图19网关测试页面，如图19未知

4.4网关授权

图20

网关授权页面，如图20授权工具

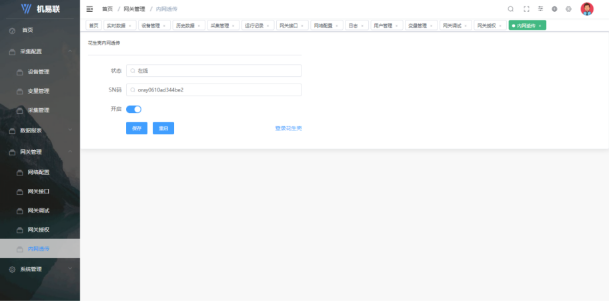

   4.5内网透传

图21

网关授权页面，如图21按开启（开关按钮）后按“保存”。网页是否公开。

第五章:系统管理

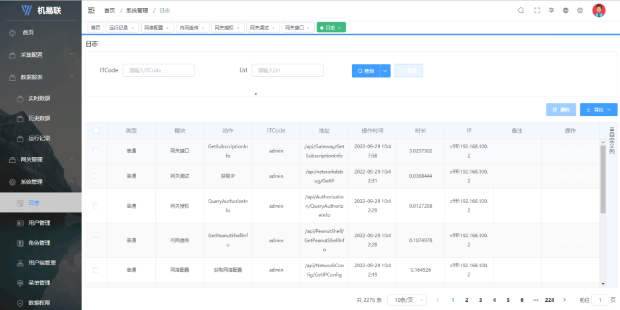

    5.1日志

图22

系统日志页面，如图22，可查看类型、模块、动作、ITCode、地址、操作时间、时长、IP、备注。右下角可点击数字（1、2、3....）分页查看信息。

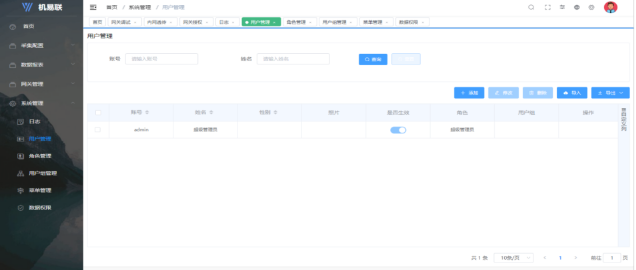

    5.2用户管理

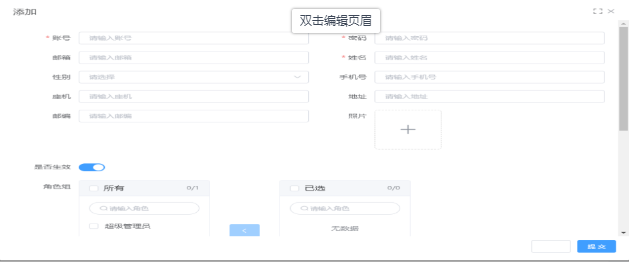

图23

     5.2.1用户添加

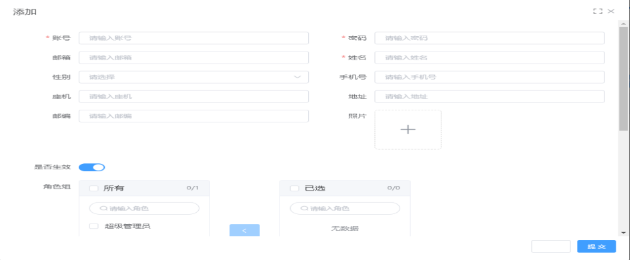

在图23界面中，点击系统管理-用户管理-“添加”按钮，输入账号、密码、姓名、可写可不写（邮箱、性别、手机号、座机、地址、邮编、照片）、默认角色组已选。点击“提交”按钮。

    5.2.2用户修改

在图23界面中，点击系统管理-用户管理-“修改”按钮，输入账号、密码、姓名、可写可不写（邮箱、性别、手机号、座机、地址、邮编、照片）、默认角色组已选。点击“提交”按钮。

    5.3角色管理

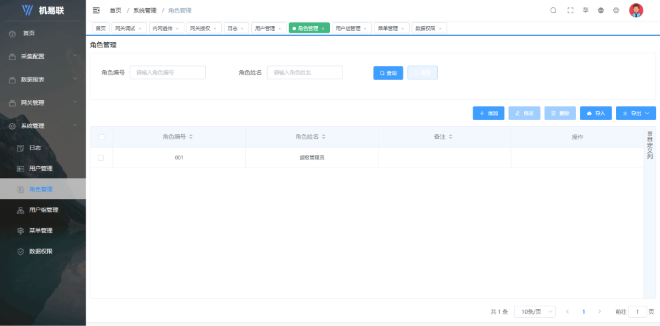

图24

    5.3.1角色添加

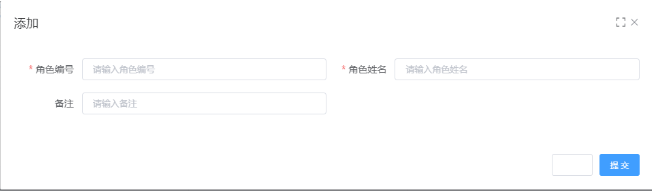

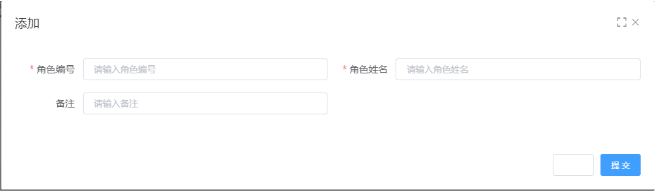

在图24界面中，点击系统管理-角色管理-“添加”按钮，输入角色编号、角色姓名、可写可不写（备注）。点击“提交”按钮。

   5.3.2角色添加

在图24界面中，点击系统管理-角色管理-“修改”按钮，输入角色编号、角色姓名、可写可不写（备注）。点击“提交”按钮。

    5.4用户组管理

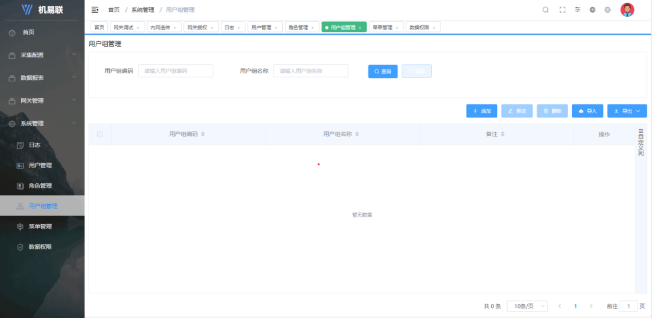

图25

   5.4.1用户组添加

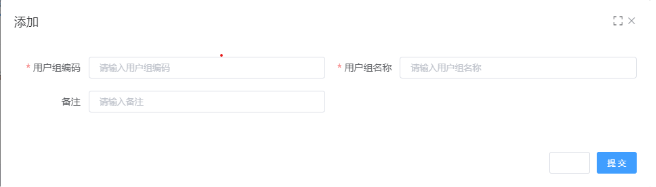

在图25界面中，点击系统管理-用户组管理-“添加”按钮，输入用户组编号、用户组姓名、可写可不写（备注）。点击“提交”按钮。

在图25界面中，点击系统管理-用户组管理-“修改”按钮，输入用户组编号、用户组姓名、可写可不写（备注）。点击“提交”按钮。

   5.5菜单管理

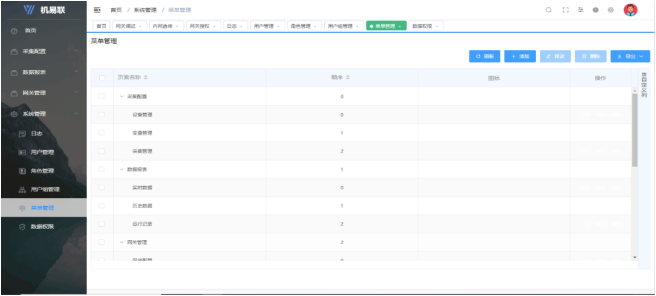

图26

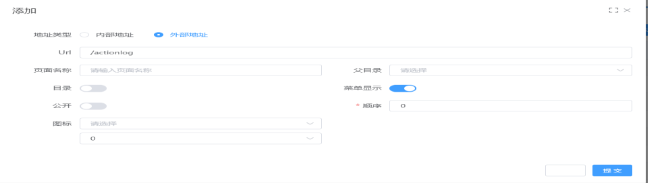

   5.5.1添加菜单

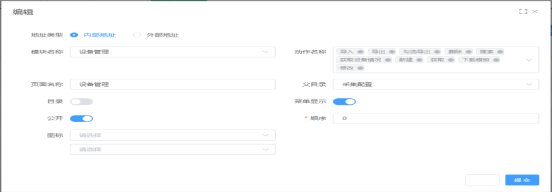

在图26界面中，点击系统管理-菜单管理-“添加”按钮，内部地址[模块名称选择、输入页面名称、父目录选择、可写可不写（动作名称、图标）、其余默认]——外部地址[输入页面名称、父目录选择、可写可不写（图标）、其余默认]外部地址。点击“提交”按钮。

    5.5.1修改菜单

在图26界面中，点击系统管理-菜单管理-“修改”按钮，内部地址[模块名称选择、输入页面名称、父目录选择、可写可不写（动作名称、图标）、其余默认]——外部地址[输入页面名称、父目录选择、可写可不写（图标）、其余默认]外部地址。点击“提交”按钮。

   5.6数据权限

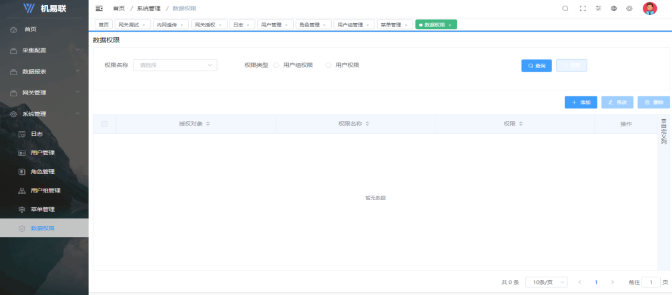

图27

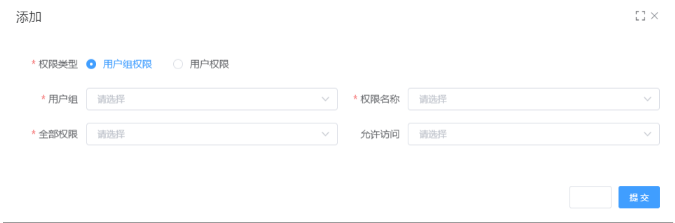

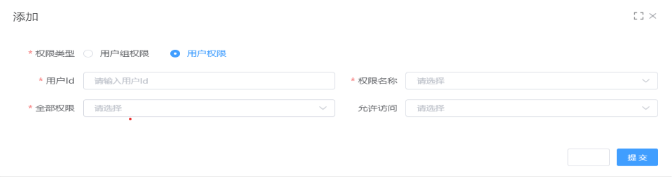

图27界面中，点击系统管理-数据权限-“添加”按钮，用户组权限[用户组选择、权限选择、全部权限选择、允许访问选择。]——用户权限[输入用户id、权限名称选择、全部权限选择、允许访问选择。]点击“提交”按钮。
